產品優勢

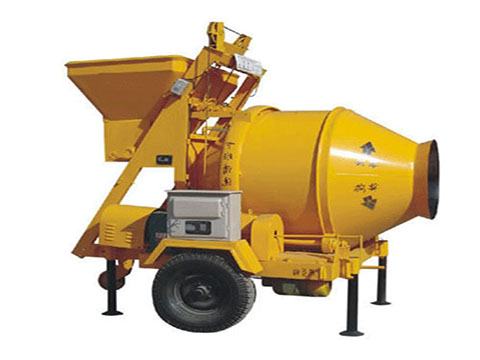

鄭州昌利建機生產的JZC350滾筒攪拌機是一種自落式滾筒攪拌機，屬于雙錐型拌筒正轉攪拌、反轉出料的自落式混凝土攪拌機可攪拌塑性和半干硬性混凝土。因?yàn)樵摂嚢铏C(jī)使用特為廣泛，很多客戶都喜歡將其稱為350滾筒攪拌機。

JZC350滾筒攪拌機性能特點：

1.傳動可靠、噪音小、能耗低；

2.結構緊湊、運轉平穩、操作簡便；

3.攪拌質量好、生產率高等優點。

技術參數

組成結構

JZC350混凝土攪拌機由進料機構、攪拌機構、傳動機構、供水機構、底盤及電控系統等組成。

（一）JZC350攪拌機進料機構

JZC350混凝土攪拌機進料機構由上料架、進料斗及提升裝置等組成。

全自動JZC350滾筒攪拌機的上料系統由卷?yè)P(yáng)機構、上料架、料斗、進料漏斗等組成。制動電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪牽引料斗沿上料架軌道向上爬升，當爬升到一定高度時，料斗底部上的一對滾輪進入上料架水平岔道，斗門自動打開，物料經過中產料斗投入攪拌罐內。料斗的上下限位，靠行程開關控制。上限位開關安裝在上料架上，并裝有兩個，分別對料斗上升起限位和安全保護作用。JZC350滾筒攪拌機料斗下限位只有一個限位開關，裝在上導軌頂部，當料斗下降到地坑底部時，鋼絲繩稍松，彈簧杠桿機構使下限位動作，卷?yè)P(yáng)機構自動停車。

JZC350混凝土攪拌機制動電機可保證料斗在滿負荷運行時，可靠地停在任意位置，制動力矩的大小，由電機后座的大螺母調整。

JZC350滾筒攪拌機提升卷?yè)P(yáng)機由電磁制動電動機、減速器及卷筒組成，減速器速比22：45，卷筒轉速為62.36r/min。

（二）JZC350攪拌機攪拌機構

JZC350攪拌機攪拌機構是攪拌機的工作部件，由拌筒、托輪及傳動系統組成。

JZC350滾筒攪拌機的簡體為雙錐形，筒內焊有高、低葉片，分別與拌筒軸線成一定夾角。攪拌機隨著拌筒旋轉，葉片使物料在提升、下落的同時，又作軸向往復攪動，因此攪拌強烈，效果較好。JZC350混凝土攪拌機攪拌時間約需35S-45S。

JZC350混凝土攪拌機在抖筒的出料錐體內部，焊有一對出料葉片，當混凝土拌好后，改變拌筒旋轉方向，混凝土即經低葉片及出料葉片由出料錐口部排出。

JZC350攪拌機的攪拌筒由四個托輪支承，攪拌筒的旋轉是由電動機通過傳動系統帶動裝在簡體上的大齒圈子而實現的，工作可靠，拌筒的正反轉是由電動機換向?qū)崿F(xiàn)的。

（三）JZC350攪拌機供水系統

JZC350攪拌機供水系統由電動機、水泵、調節閥、吸水閥及管路組成。

JZC350攪拌機的起動水泵可將水注入拌筒，攪拌每罐混凝土所需水量，由電控系統中的時間，繼電器控制水泵運轉時間來掌握，當按鈕旋轉到“時控”位置時，水泵會按設定的時間運轉和自動停止。當按鈕旋轉到“手動”位置時，可以連續供水，JZC350混凝土攪拌機還另設一裝管路，供筒外用水和清洗整機使用。

（四）JZC350攪拌機底盤

JZC350攪拌機底盤為焊接結構。下部裝走輪胎兩個，前部裝牽引桿供拖行之用，為便于作短距離拖行及停放，JZC350混凝土攪拌機配有前支輪，底盤四角裝有可調高低的支腿。攪拌機工作時，應將支腿撐牢，使整機穩定。拖行時，應將支腿收起在其高位置用插銷固定，并應將前支輪翻上掛好。

（五）JZC350攪拌機電氣系統

JZC350型攪拌機上設有電氣控制箱，操作按鈕及時間繼電器均安裝在箱門上，并設有防護罩。

安裝與試運轉

新JZC350滾筒攪拌機或經修理、轉運的JZC350攪拌機在使用前，應按下列要求進行安裝及試運轉。

（一）JZC350攪拌機的安裝

JZC350攪拌機應在平整、堅實的場地放置，就位后，拆下拖桿，放下四個支腿，用支腿調節進行安裝，將JZC350攪拌機機身調整到水平，再將爬梯、落地軌道墊實，以增加整機穩定性。

JZC350滾筒攪拌機安裝就位后，將上料軌道安裝好，并檢查或連接上下限位開關，限位開關的接線要正確。

若需固定位置攪拌，可拆去輪胎，用枕木等墊平機器。進料端可挖地坑，裝接長軌道，使進料斗放到坑內，坑口要略高于地面，以防止水流入坑內。

（二）JZC350攪拌機試運轉前的檢查和準備工作

1.查電源電壓，JZC350攪拌機額定電壓為380V，壓降不得大于5%。

2.檢查電氣箱與電源接線是否符合要求，接地是否良好，確保安全，然后接通電源。

3.檢查減速箱潤滑油位和油質，不合格應及時補充或更換。

4.在各個用黃油杯加油的部位中注潤滑油。

5.檢查JZC350攪拌機各個堅固件的堅固情況，擰緊松動件。

6.檢查鋼絲繩是否緊排在卷筒上，如有松散紊亂應重新繞好。

7.接通水路前，應先備好儲水容器，置于水泵附近，交吸水閥放入容器內。JZC350攪拌機所用的水質應保持清潔。

（三）JZC350攪拌機空載試運轉

1.啟動JZC350攪拌機電機，檢查拌筒旋轉方向。

2.使拌筒作正、反向旋轉，每?jī)煞昼娨粋€(gè)循環，反復運轉15min，查看電機、減速箱及拌筒各大部件是否正常，應無異常噪音及沖擊現象。

3.操作進料斗升、降，檢查升降過程及上下限位是否可靠。

（四）JZC350攪拌機供水系統調試

1.啟動JZC350攪拌機水泵電機，檢查旋轉方向。

2.擰開水泵加入螺塞灌入引水，使水充滿泵腔及進水管，直至能正常吸水為止，再把加水螺塞擰緊。

3.JZC350攪拌機供水精度的復查必要時，可按下列方法復查供水精度：

預備一個水桶，將水泵出水管引入水桶。

預調時間繼電器，起動水泵，到設定時間水泵停止后，稱量水量，計算出水泵實際排量。如水泵排量誤差超過2%，可調整水泵的調節閥，重復試驗，直至JZC350攪拌機的基本標準。

JZC350攪拌機操作使用

（一）JZC350攪拌機每次使用前的檢查內容

JZC350攪拌機機身是否平穩，支腿是否支承牢固。

JZC350攪拌機電氣接地是否良好。

JZC350攪拌機水泵供水是否正常。

JZC350攪拌機拌筒及進料機構應空運轉正常。

（二）操作注意事項

1.JZC350攪拌機進料斗只能在抖筒出料完畢，恢復正轉后方能提升上料。

2.JZC350攪拌機進料斗一般不得下放，遇特殊情況需下放時，必須帶剎車緩慢下降。

3.為減少料斗粘料現象，向料斗加料的順序應是：石子、水泥、砂或砂、水泥、石子。

4.在上料過程中，要及時加水，以減少攪拌時間，并減少灰塵飛揚。

5.JZC350攪拌機的料斗升起后，嚴禁任何人在斗下方停留，空斗下放應緩慢。

6.嚴禁非JZC350攪拌機司機隨意操作手柄及按鈕。

7.注意電氣安全，防止電氣元件、電線受潮及損壞。

8.停電時，可利用曲柄搖桿搖動皮帶輪，將JZC350攪拌機拌筒內的物料排出。

9.當警告燈亮?xí)r，上限位開關有一只已失去作用，應及時更換或修復。

（三）JZC350攪拌機使用后的維護保養

1.JZC350攪拌機停機前，應放入適量石子和水，攪拌3-5min，反轉放出，這樣反復數次清除拌筒內的積渣。連續作業時，每個臺班應清理一次。

2.清除JZC350攪拌機整機積灰和粘附的混凝土。

3.將JZC350混凝土攪拌機的進料斗升到運輸位置上，用保險鏈條掛住，或把插銷插好。

4.切斷JZC350攪拌機電源，鎖好電氣箱。

5.寒冷季節應將JZC350攪拌機供水系統內的剩水排凈。

（四）JZC350攪拌機拖行注意事項

1.檢查行走系統的緊固件，應防止松動，用鐵絲將JZC350攪拌機的抖筒和底盤固定。

2.JZC350攪拌機的拖行速度不大于20Km/h。
